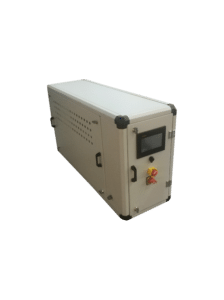

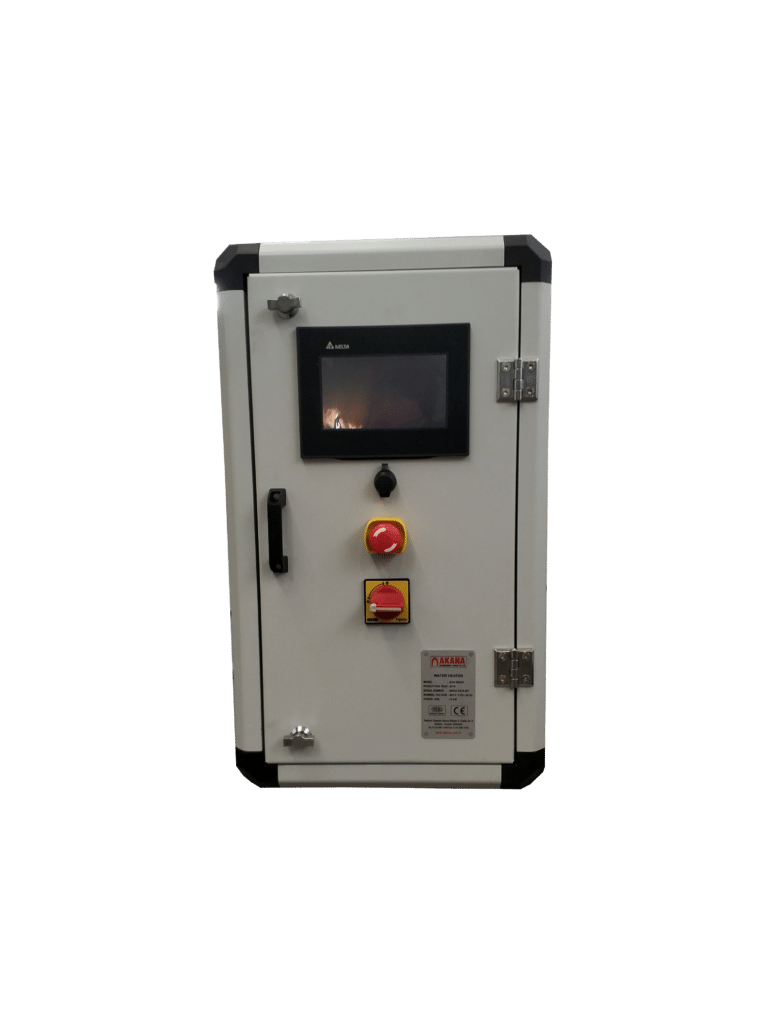

ELEKTRİKLİ ISITMALI SİRKÜLATÖR

Akana Mühendislik tarafından geliştirilen elektrikli ısıtmalı sirkülatörler, farklı kapasite ihtiyaçlarına göre oluşturulmuş bir ürün ailesinden oluşmaktadır. Ürünlerimiz, hazır üniteler halinde sunulmakta ve sıcaklık kontrollü su besleme ihtiyacı olan birçok alanda ve projede kullanılmaktadır.

AKN-EHC serisi sirkülatörlerin her biri taşınabilir ve ergonomik hazır ve tam bir ünite olarak sunulmakta olup, yalnızca su giriş ve çıkış bağlantılarının yapılmasıyla kullanılabilir hale gelmektedir.

Proje ihtiyaçlarınıza göre tercih edebileceğiniz farklı kapasitelerdeki her üründe sıcaklığın yanı sıra su debisi de kullanıcı tarafından kontrol edilebilmektedir. Doğrudan ekipman üzerinden veya uzaktan haberleşme ile kontrol imkânı bulunurken, şebeke suyu veya soğutucudan (chiller) gelen su sıcaklığını ölçerek istenilen çıkış suyu sıcaklığı otomatik olarak sabitlenmektedir (± 2°).

Akana Mühendislik olarak sahip olduğumuz savunma sanayi ürün ve süreç geliştirme tecrübesinden hareketle, elektrikli ısıtmalı sirkülatör ürün ailemizde de dayanıklı malzemeler ve düşük hata payıyla yüksek güvenlik sağlayan yazılım ve donanımlar tercih edilmiştir. Tüm imalat ve entegrasyon sürecinde şirketimizin kalite kontrol standartları uygulanırken, tank ve tesisat elemanları imalatında paslanmaz çelik malzemeler tercih edilerek uzun ömürlü kullanım elde edilmektedir.

AKN-EHC serisi elektrikli ısıtmalı sirkülatörlerimizle ilgili özellikleri aşağıdaki ürün ailesi tablosunda inceleyebilir, teklif ve satın alma talepleriniz için bizimle iletişime geçebilirsiniz. Ürünlerimizle ilgili her türlü sorunuzu veya projenizde yer alan sıcak su besleme ve ısıtma gereksinimlerinize özel çözüm geliştirme ihtiyaçlarınızı teknik destek ekibimizle görüşebilirsiniz.

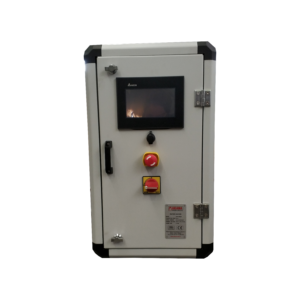

Isıtıcı (clean)

SERİ AKN-EHC-01 AKN-EHC-02 AKN-EHC-03 AKN-EHC-04
SIVI SU SU SU SU
SICAKLIK  90 °C’ye kadar (max. 2 °C offset) 90 °C’ye kadar (max. 2 °C offset) 90 °C’ye kadar (max. 2 °C offset) 90 °C’ye kadar (max. 2 °C offset)
MAX.DIŞ HACİM 90 °C de 23 litre 90 °C de 32,6 litre 90 °C de 63 litre 90 °C de 88,8 litre
ISITMA KAPASİTESİ 7.5 kW 15 kW 30 kW       40kW/60kW
SOĞUTMA KAPASİTESİ 8 kW 16 kW 32 kW 65 kW

MAX. AKIŞ HIZI

(Heat Exchanger/primer )

 40 lt/dk 72 lt/dk 140 lt/dk 229,67 lt/dk

TOPLAM BASINÇ KAYBI

(Heat Exchanger)

Birincil Sistem : 14.53 kPa

İkincil Sistem: 1.06 kPa

Birincil Sistem : 8.95 kPa

İkincil Sistem:     1.29 kPa

Birincil Sistem : 23.06 kPa

İkincil Sistem: 2.84 kPa

Birincil Sistem :     8.6 kPa

İkincil Sistem:     2.14 kPa
POMPA

Çıkma Hızı(max.) : 40 lt/dk.

Basınç(max.) : 3,9 bar

Motor Kapasitesi : 0.37 kW

Ø Emiş Gücü: DN 25



Çıkma Hızı (max.) : 74 lt/dk.

Basınç (max.) : 4,4 bar

Motor Kapasitesi: 0.55 kW

Ø Emiş Gücü: DN 25



Çıkma Hızı (max.) : 142 lt/dk.

Basınç (max.) : 4,4 bar

Motor Kapasitesi: 1,1 kW

Ø Emiş Gücü: DN 32



Çıkma Hızı (max.) : 233.3 lt/dk.

Basınç (max.) : 7 bar

Motor Kapasitesi: 2,2 kW

Ø Emiş Gücü: DN 40


BOYUTLAR 1460x471x808 mm 1648x491x856 mm 1794x540x982 mm 2406x630x1312 mm
RENK RAL 7035 Açık Gri RAL 7035 Açık Gri RAL 7035 Açık Gri RAL 7035 Açık Gri
AĞIRLIK 135 kg 150 kg 200 kg 270 kg

BAĞLANTILAR



 Soğutma suyu girişi: Hortum Nipeli  G ½” Soğutma suyu girişi : Hortum Nipeli G ¾ Soğutma suyu girişi : Hortum Nipeli G ¾ Soğutma suyu girişi : Hortum Nipeli G 1
Soğutma suyu çıkışı : Hortum Nipeli   G ½” Soğutma suyu çıkışı : Hortum Nipeli  G ¾ ” Soğutma suyu çıkışı : Hortum Nipeli G ¾ ” Soğutma suyu çıkışı : Hortum Nipeli G 1”

Proses çıkışı :

Hortum Nipeli G ¾”

Proses çıkışı :

Hortum Nipeli G 1”

Proses çıkışı :

Hortum Nipeli G 1”

Proses çıkışı :

Hortum Nipeli G 1 -1/2”
Proses dönüş girişi: Hortum Nipeli G ¾” Proses dönüş girişi: Hortum Nipeli G 1” Proses dönüş girişi: Hortum Nipeli G 1” Proses dönüş girişi: Hortum Nipeli G 1- 1/2”
